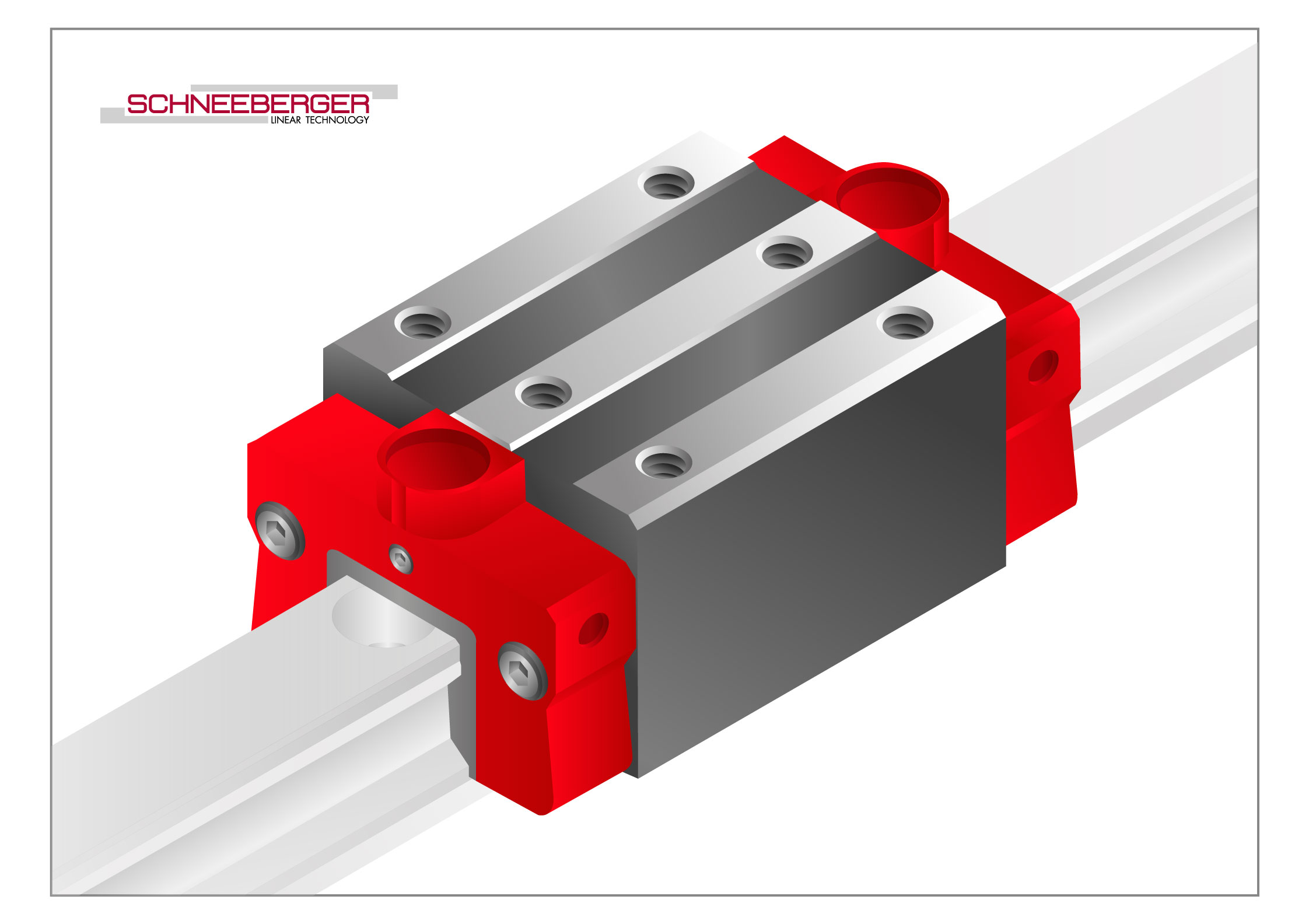

BM W 15-C-G3-V2-R1-CN-S00-LN-QL Wagen
Hochleistungsführung BM - Kugelumlaufführungen
Die wichtigsten Eigenschaften der Hochleistungsführung BM sind eine hohe dynamische und statische Belastbarkeit, hervorragende Lauf-Eigenschaften und bemerkenswerte Laufruhe sowie allseitige Abdichtung und Schmiermöglichkeiten der Führungswagen. Diese werden mit hervorragenden Ergebnissen in den verschiedensten Anwendungen eingesetzt. Durch das trapezförmige Schienenprofil wird eine hohe Steifigkeit der Führung erreicht. Im Vergleich zur Rollenumlaufführung ist die Kugelumlaufführung bei dynamischen Anwendungen besser geeignet. Die rundum Abdichtung der Wagen gewährleistet eine hohe Betriebszuverlässigkeit und lange Lebensdauer.
Technische Eigenschaften:
Die wichtigsten Eigenschaften der Hochleistungsführung BM sind eine hohe dynamische und statische Belastbarkeit, hervorragende Lauf-Eigenschaften und bemerkenswerte Laufruhe sowie allseitige Abdichtung und Schmiermöglichkeiten der Führungswagen. Diese werden mit hervorragenden Ergebnissen in den verschiedensten Anwendungen eingesetzt. Durch das trapezförmige Schienenprofil wird eine hohe Steifigkeit der Führung erreicht. Im Vergleich zur Rollenumlaufführung ist die Kugelumlaufführung bei dynamischen Anwendungen besser geeignet. Die rundum Abdichtung der Wagen gewährleistet eine hohe Betriebszuverlässigkeit und lange Lebensdauer.
Technische Eigenschaften:
- O-Geometrie-Anordnung mit 4 Kugelreihen und 2-Punkt-Kontakt
- Austauschbar durch beliebige Kombinationsmöglichkeit
- Hervorragende Präzision der Schienensätze und Führungswagen
- Beste Dynamikwerte
- Geringe Anzahl von Einzelteilen
- Reduzierte Wartung durch integrierte Schmiermittelreservoirs
- Allseitige Führungswagenabdichtung

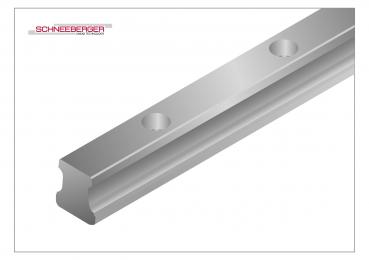

- Das trapezförmiges Führungsschienenprofil bietet hohe Steifigkeit
- Verschiedene Genauigkeits- und Vorspannungsklassen
- Schiene und Wagen von oben und von unten verschraubbar
- Umfangreiches Zubehörprogramm
- Hauptabmessungen gemäß DIN 645-1
- Sondermaschinen
- Medizintechnik
- Halbleitertechnik
- Zuführtechnik
- Manipulatoren
- Palettierer
- Verpackungsmaschinen
- Holzbearbeitungsmaschinen
- Kleinere Bearbeitungsmaschinen für mittlere Zerspan-Leistungen
- Automatisierung und Handhabung
- Robotik
- Mess- und Prüftechnik
- Betriebsmittel
- u.v.m.
| A | Systemhöhe | 28 |
| B | Wagenbreite | 34 |
| J | Wagenhöhe | 24.4 |
| L | Wagenlänge | 56.6 |
| L1 | Abstand Befestigungsbohrungen außen | 26 |
| L2 | Abstand Befestigungsbohrungen innen | - |
| N | Abstand Befestigungsbohrungen quer | 26 |
| C0 | Statische Tragzahl | 19600 |
| C | Dynamische Tragzahl | 9000 |
Schmiermöglichkeiten
Die Führungswagen besitzen diverse Schmieranschlüsse (beidseitig jeweils stirnseitg, seitlich und oben), die gemäß Kundenvorgabe für den Anschluss einer Schmierstoffzuführung vorbereitet werden. Dadurch kann die Schmierung optimal an die jeweilige Schmierart und Einbausituation angepasst werden. Für besondere Einbaulagen bei Ölschmierung besteht zudem die Möglichkeit, die beiden Wagenseiten unabhängig voneinander mit Schmierstoff zu versorgen.
