MR S 25-N-G3-KC-R1-0717-13,5-13,5-CN Schiene
Hochleistungsführung MR - Rollenumlaufführungen
Besonders hohe Steifigkeit, hohe dynamische und statische Belastbarkeit, hervorragende Lauf-Eigenschaften und bemerkenswerte Laufruhe, beste allseitige Abdichtung des Führungswagens sind die wichtigsten Eigenschaften der Rollenumlaufführung.
Mit diesem Produkt erzielt man höchste Zerspanungsleistungen und Präzision sowie Oberflächengüte der zu bearbeitenden Bauteile. Die Rollenumlaufführung hat eine ausgewogene Verteilung der Zylinderrollen, welche in alle Richtungen gleichermaßen belastbar sind. Im Vergleich zur Kugelumlaufführung verfügt die Rollenumlaufführung über eine hohe Steifigkeit und wesentlich besseres Schwingungsverhalten mit integrierter Komplettabdichtung. Hohe Eigenfrequenz und kurze Dämpfungszeit.
Technische Eigenschaften:
Besonders hohe Steifigkeit, hohe dynamische und statische Belastbarkeit, hervorragende Lauf-Eigenschaften und bemerkenswerte Laufruhe, beste allseitige Abdichtung des Führungswagens sind die wichtigsten Eigenschaften der Rollenumlaufführung.
Mit diesem Produkt erzielt man höchste Zerspanungsleistungen und Präzision sowie Oberflächengüte der zu bearbeitenden Bauteile. Die Rollenumlaufführung hat eine ausgewogene Verteilung der Zylinderrollen, welche in alle Richtungen gleichermaßen belastbar sind. Im Vergleich zur Kugelumlaufführung verfügt die Rollenumlaufführung über eine hohe Steifigkeit und wesentlich besseres Schwingungsverhalten mit integrierter Komplettabdichtung. Hohe Eigenfrequenz und kurze Dämpfungszeit.
Technische Eigenschaften:
- Höchste Präzision der Schienensätze und Führungswagen
- Höchste Tragzahlen in allen vier Hauptlastrichtungen
- Beste Dynamikwerte
- Niedriges Geräuschniveau und hervorragendes Ablaufverhalten
- Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an Bohrungen in der Mitte des Rollenwagens
- Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
- Hohe Drehmomentbelastbarkeit
- Austauschbar durch beliebige Kombinationsmöglichkeit
- Integrierte Komplettabdichtung
- Allseitig Schmieranschlüsse
- Verschiedene Genauigkeits- und Vorspannungsklassen
- Schiene und Wagen von oben und von unten verschraubbar
- Umfangreiches Zubehörprogramm
- Werkzeugmaschinen wie z.B.:
- CNC-Plan- und Rundschleifmaschinen
- Zahnradschleifmaschinen
- Bearbeitungszentren
- Portal-Bearbeitungszentren
- Mehrachsige CNC-Drehautomaten
- Horizontal- u. Vertikalbearbeitungszentren
- Bohrzentren
- Schwerlastmaschinenbau
- Manipulatoren
- Maschinen in der Halbleiter-Industrie
- u.v.m

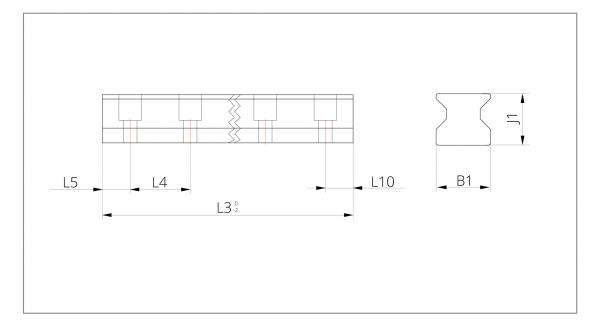

| B1 | Schienenbreite | 23 |
| J1 | Schienenhöhe | 24.5 |
| L3 | Schienenlänge | 717 |
| L4 | Abstand Befestigungsbohrungen | 30 |
| L5 / L10 | Position erste / letzte Befestigungsbohrung | 13.5 / 13.5 |
